모델명

SMART TPR

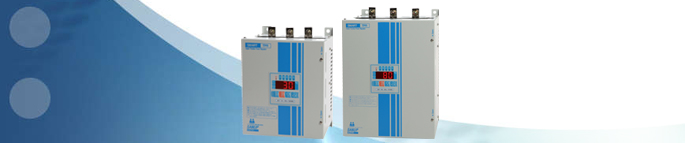

외형

전원전압

220V. 380V. 440V또는 주문에 의함. 50/60Hz 겸용

제어모드

위상각 제어(Phase Angle Control). ON-OFF 제어. 수동제어

정격전류

35A ~ 500A

신호입력

4~20mA dc-연속제어. 접점 입력: ON-OFF제어. 외부가변저항: 수동 제어. 통신입력: RS 485

보호기능

과전류 제한 기능

전력 소자 과열 차단

부하 이상 경보 등

전력소자

SCRX3 SCRX3 삼상 역병렬 접속

냉각방식

35 ~ 100A : 알미늄 방열판에 의한 자연 냉각

120~ 500A : 냉각 휀에의한 강제 냉각

적용부하

저항부하. 유도성부하(트랜스 1차측 제어)

출력

0~98% 이상

외부접속저항

B 1KΩ 1w

통신방식

RS 485 MODBUS

속단휴즈

반도체용 속단 휴즈 내장

기능

다양한 경보 기능및 접점출력(과전류. 결상. 무부하. 과열. 부하이상 등)

입력 필터링에 의한 급격한 출력 변화 방지

Remote controller 에 의한 원격 지시 조절

내전압

2000v ac 1분간-

절연저항

20MΩ이상

사용환경

주위온도: 0~50℃

주위습도: 35~85%RH

단, 결로 현상이 없을 것.

-통/신/방/식

종류

동작

통신방식

반이중 RS 485 방식

최대거리

1.2 Km

최대연결수

31대 / 통신포트당

통신데이터 양식

1 start

8 data

1 stop bit

No parity 로 고정

통신속도

2400. 4800. 9600 bps로 설정가능

통신프로토콜

MODBUS ASCII 통신방식

- 원격지시조절계 RC-1000

원격지시조절기를 사용하여 TPR3E-PLUS 의 모든 기능을 판넬 외부에서 사용할 수 있으며,

전류량 지시기능이 있어 별도의 전류메터 등을 사용할 필요가 없습니다.

형명

모델명

-

형명코드

설명

   SMART

TPR

-

□

□

□

□

□

□

디지털 삼상 전력조정기

SPR

디지털 단상 전력조정기

   외형
   (Size)

TPR

외형 칫수도 참조

SPR

   입력종류 (Input Type)

C

4-20mA/1-5Vdc

   정격전류 (Ampare)

030

30-240Amp

   정격주파수 (Frequncy)

2

50, 60, 50-60 , 50/60Hz

   전원종류 (Pole)

2

단상(1P) / 삼상(3P)

   전원전압 (Voltage)

2

AC110, 220, 380, 440V

   선택사양 (Option)

N

없음

C

C/L (전류제한)

I

RS485 (통신)

R

Remote (RC1000)

D

RS485+Remote
